Vorlagen – Rahmenbedingungen

Die DIN EN 17412 definiert mit dem Level of Information Need (LOIN), welche Informationen in BIM-Projekten tatsächlich benötigt werden – strukturiert nach Geometrie, Attributen und Dokumenten.

Dabei wird der Informationsbedarf konsequent an Leistungsbilder, Projektphasen und konkrete Anwendungsfälle gekoppelt. So entsteht eine klare, zweckorientierte Grundlage für effiziente und nachvollziehbare Informationsanforderungen im Projekt. Der Bereich Vorlagen - Rahmenbedingungen dient der Festlegung von Leistungsbildern, Projektphasen und Anwendungsfällen, welche für das jeweilige Projekt relevant sind.

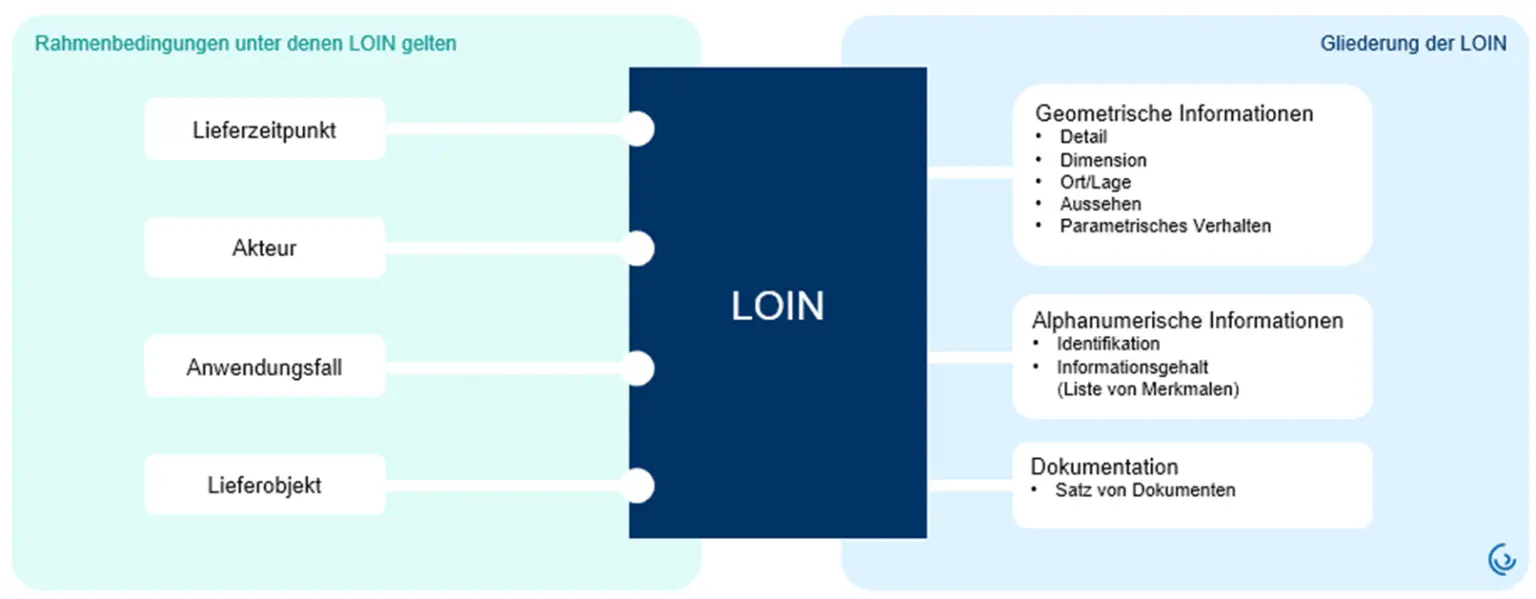

Abbildung: Informationsbedarfstiefe - nach DIN EN 17412

Neben dem geometrischen- und dem alphanumerischen Informationsgehalt definiert die Norm auch die genauen Rahmenbedingungen:

Wann wird die Information benötigt? (Projektphase)
Wer benötigt die Information? (Leistungsbild, Fachdisziplin)
Wozu wird die Information benötigt? (Anwendungsfall)
Welche Information wird benötigt? (Lieferobjekt)

Leistungsbilder

Der Bereich Leistungsbilder definiert Verantwortlichkeiten, welche später den einzelnen Fachmodellen zugewiesen werden.

Abbildung: Anlegen von Leistungsbildern

Die Abbildung zeigt typische Leistungsbilder nach HOAI wie beispielsweise Objektplaner, Tragwerksplaner oder TGA-Planer.

Leistungsbild hinzufügen Hierüber können Leistungsbilder einfach über die UI erstellt werden. Verpflichtend ist die Angabe eines Codes und der Name des Leistungsbildes.
Import aus Vorlage Über die Funktion Import aus Vorlage, kann auf externe Inhalte zugegriffen werden. Dies beinhaltet Projekte, in welche man selbst eingeladen ist oder Projekte, welche von AEC3 bereitgestellt werden. Voraussetzung ist also eine gewisse Zugangsberechtigung. Externe Inhalte können dann in das eigene Projekt integriert werden.
Excel Import/Export Diese Funktion ermöglicht einen einfachen Datenimport via Excel. Es wird empfohlen immer zuerst einen Excel-Export auszuführen, um die von BIMQ benötigte Excel-Grundstruktur (Template) zu verwenden.

Hinweis: Die Funktion Import aus Vorlage und der Excel Import/Export, stehen ebenfalls für die Bereiche Projektphasen und Anwendungsfälle zur Verfügung.

Projektphasen

Dieser Bereich dient dem Anlegen von Leistungsphasen / Projektphasen.

Abbildung: Definition von Projektphasen

Die Abbildung zeigt klassische Projektphasen

Projektphase hinzufügen Hierüber können Leistungsphasen einfach über die UI erstellt werden. Verpflichtend ist die Angabe eines Codes und der Name des Leistungsphase.
Import aus Vorlage Über die Funktion Import aus Vorlage, kann auf externe Inhalte zugegriffen werden. Dies beinhaltet Projekte, in welche man selbst eingeladen ist oder Projekte, welche von AEC3 bereitgestellt werden. Voraussetzung ist also eine gewisse Zugangsberechtigung. Externe Inhalte können dann in das eigene Projekt integriert werden.
a) Auswahl des Projektes (externer Inhalt), auf welches zugegriffen werden soll.
b) Identifizierungsmethode nach Name & Code oder nur Name.
c) Die Importmethode Vorhandene Inhalte beibehalten erlaubt neue Inhalte aus einer externen Quelle zu übernehmen, gleiche Inhalte werden ausgestrichen, grau dargestellt und können nicht übernommen werden.
Bei dieser Importmethode Vorhandene Inhalte ersetzen können bestehende Inhalte mit externen Quellen abgeglichen und aktualisiert werden. Abweichende beziehungsweise zu aktualisierende Angaben werde rot hervorgehoben.
Excel Import/Export Diese Funktion ermöglicht einen einfachen Datenimport via Excel. Es wird empfohlen immer zuerst einen Excel-Export auszuführen, um die von BIMQ benötigte Excel-Grundstruktur (Template) zu verwenden.

Hinweis: Die Funktion Import aus Vorlage und der Excel Import/Export, stehen ebenfalls für die Bereiche Leistungsbilder und Anwendungsfälle zur Verfügung.

Import aus Vorlage

Die nachfolgende Abbildung beschreibt das zufügen neuer Leistungsphasen aus einer externen Quelle.

Abbildung: Import aus Vorlage

Für den Zugriff auf eine externe Quelle wird die Funktion Import aus Vorlage verwendet. Im Beispiel wurde der öffentliche Standard der deutschen Bahn, das Semantische Objektmodell (SOM DB 2.1) verwendet. Es wird also auf die Inhalte der der SOM zugegriffen. Als Identifizierungsmethode wurde "Name & Code" und als Importmethode "Vorhandene Inhalte beibehalten" gewählt.

In der darunterliegenden Tabelle sind alle Projektphasen aufgelistet, welche in der SOM DB 2.1 definiert wurden. Einige Leistungsphasen sind durchgestrichen und in grauer Stiftfarbe hinterlegt. Grund hierfür ist, dass diese Leistungsphasen mit gleichen "Namen & Code" schon existieren. Alle im eigenen Projekt verwendeten Projektphasen sind in der untersten Tabelle aufgelistet (gelbe Markierung). Damit ist es nur möglich die nicht durchgestrichenen Leistungsphasen in BIMQ zu importieren, da sonst Duplikate importiert werden würden.

Alle neuen Leistungsphasen können, je nach Anforderung, angewählt und vom ausgewählten in das eigene Projekt übertragen werden.

Anwendungsfälle

Dieser Bereich dient dem Anlegen und Verwalten von Anwendungsfällen.

Abbildung: Anlegen von Anwendungsfällen

Die Abbildung zeigt typische Anwendungsfällen gemäß BIM-Deutschland. Ebenfalls wurde der Anwendungsfall "Mindestanforderungen" für die Abbildung von Mindestanforderungen definiert. (gelbe Markierung)

Anwendungsfall hinzufügen Hierüber können Anwendungsfälle einfach über die UI erstellt werden. Verpflichtend ist die Angabe eines Codes und der Name des Anwendungsfalles.
Mindestanforderungen Der Bereich dient der Definition eines spezifischen Anwendungsfalles, welcher Mindestanforderungen abdeckt. Grundsätzlich kann dieser Anwendungsfall auf jeden in BIMQ definierten Anwendungsfall gesetzt werden. Im Beispiel wurde hier klassisch der Anwendungsfall "000-Mindestanforderungen" gewählt (gelbe Markierung). Der Mindestanwendungsfall kann auch wieder deaktiviert werden.
Hinweis: Dieser Anwendungsfall definiert die minimal erforderlichen Informationsanforderungen je Leistungsphase. Gesetzte Anforderungen werden automatisch auf die anderen Anwendungsfälle in der betreffenden Leistungsphase übertragen.
Import aus Vorlage Über die Funktion Import aus Vorlage, kann auf externe Inhalte zugegriffen werden. Dies beinhaltet Projekte, in welche man selbst eingeladen ist oder Projekte, welche von AEC3 bereitgestellt werden. Voraussetzung ist also eine gewisse Zugangsberechtigung. Externe Inhalte können dann in das eigene Projekt integriert werden.
Excel Import/Export Diese Funktion ermöglicht einen einfachen Datenimport via Excel. Es wird empfohlen immer zuerst einen Excel-Export auszuführen, um die von BIMQ benötigte Excel-Grundstruktur (Template) zu verwenden.

Hinweis: Die Funktion Import aus Vorlage und der Excel Import/Export, stehen ebenfalls für die Bereiche Leistungsbilder und Projektphasen zur Verfügung.
